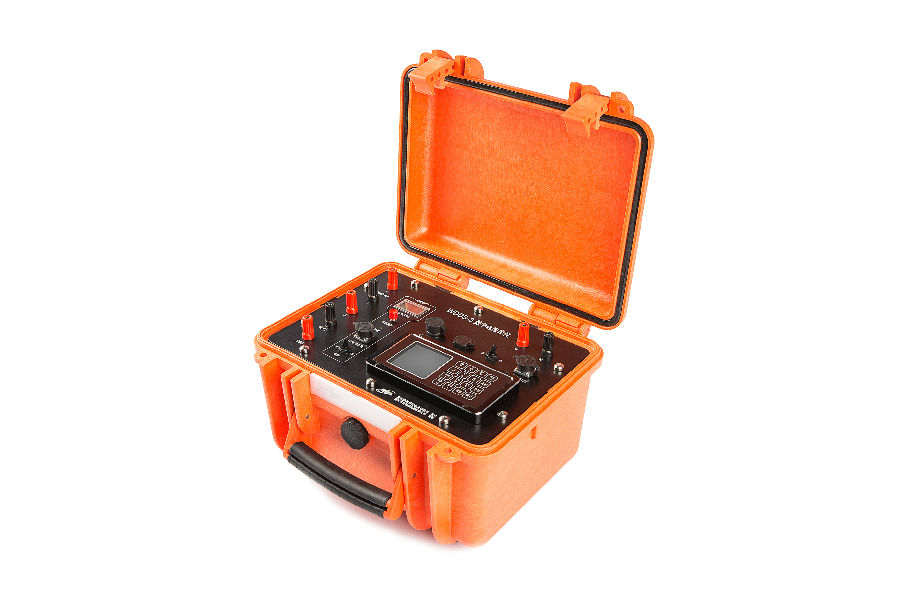

該儀器是在我所系列先進電法儀器的基礎上采用32位單片機、24位A/D等新技術研制的新一代直流電阻率法儀器。廣泛應用于金屬與非金屬礦產資源勘探、城市物探、鐵道橋梁勘探等方面，亦用于尋找地下水、確定水庫壩基和防洪大堤隱患位置等水文、工程地質勘探中，還能用于地?zé)峥碧健?/span>
特點及功能
● 輕便靈活——集先進的發射、接收功能于一體，體積小、重量輕，內置于主機的可拆卸的高達200V的高壓電源讓您能輕松應付大多數測量工作，通常無需額外攜帶笨重的電池箱。
● 超大供電功率、超寬量程、超高精度──高達6000W（1200V×5A）的供電能力、100Vp-p的超寬電壓輸入范圍、極高的小信號測量精度，讓儀器能更好地應用于高阻地區工作，獲得更深、更好的測量結果。
● 儀器面板設有“無窮遠”極，用于連接二極、三極法時的“無窮遠”電極，特別是常規電法三極測量（聯合剖面法和聯合電測深法）時，儀器能自動測量ρsA、ρsB、以及ρs，無需操作員干預，減少人為差錯，提高工效。
● 全中文操控、功能強大——32位單片機實現全中文人機界面及采集控制，采集參數設置、數據顯示與存儲、各種曲線繪制等快捷直觀，讓您輕松完成野外測量工作。
● 極距表－－對所有電極排列，可預先存儲100組不同的極距常數到儀器內存的極距常數表中，僅輸入一個編號就能調出相應極距常數去使用或重新設置，從而避免同一極距常數反復輸入可能帶來的輸入錯誤。
● 完善的抗干擾技術——采用多級濾波及信號增強技術、集成電法干擾抑制器功能（擁有超強抗共模干擾與差模干擾能力），測量精度高。
● 自動進行自然電位、漂移及電極極化補償，補償范圍高達±10V。
● 接收部分有瞬間過壓輸入保護能力，發射部分有過壓、過流及AB開路保護能力，以及直流高壓反接保護能力等。
● 接地電阻檢查──可隨時檢查AB電極和MN電極接地情況，方便實用。
● 診斷程序可快速準確地判斷出故障所在位置及主要損壞器件。
● 進口全密封箱體具有防潮、防塵、壽命長等優點。
● 可拆卸的儀器箱蓋──松開箱蓋后部左側鉸鏈上的緊固螺絲，就可拆下箱蓋，方便用戶使用。
● 可拆卸的鋰電池（僅限WDDS-3C型號）──無需打開儀器面板，只需取下儀器底部的電池蓋就可輕松取出內置的48V、7.4V兩組鋰電池。
主要技術指標
1. 接收部分
□ 電壓通道：±50V，±0.5%±1個字，24位A/D
□ 電壓最高采樣分辨率：0.01μV
□ 輸入阻抗：≥50ＭΩ
□ SP補償范圍：±10V
□ 電流通道：5A，±0.5% ±1個字，24位A/D
□ 電流最高采樣分辨率： 0.02μA
□ 對50Hz工頻干擾壓制優于80dB
2. 發射部分
□ 發射功率：6000W
□ 供電電壓：±1200V（即2400Vp-p）
□ 供電電流：±5A（即7Ap-p）
□ 供電脈沖波形：占空比為1：1，雙極性
3. 其它
□存儲容量不低于 32GBUSB口
□ 儀器電源：內置7.4V4Ah鋰電（或外接12V電源），可連續工作20小時以上
□ 主機接口：A、B、M、N，直流高壓，外接電池及充電，RS-232及USB等
□ 體 積： 305mm×270mm×200mm
□ 重 量： ≤5.7kg
□ 工作溫度：-10℃～+50℃，95％RH
□ 儲存溫度：-20℃～+60℃
□ 內置高壓供電電源(可拆卸)：最高工作電壓200V
