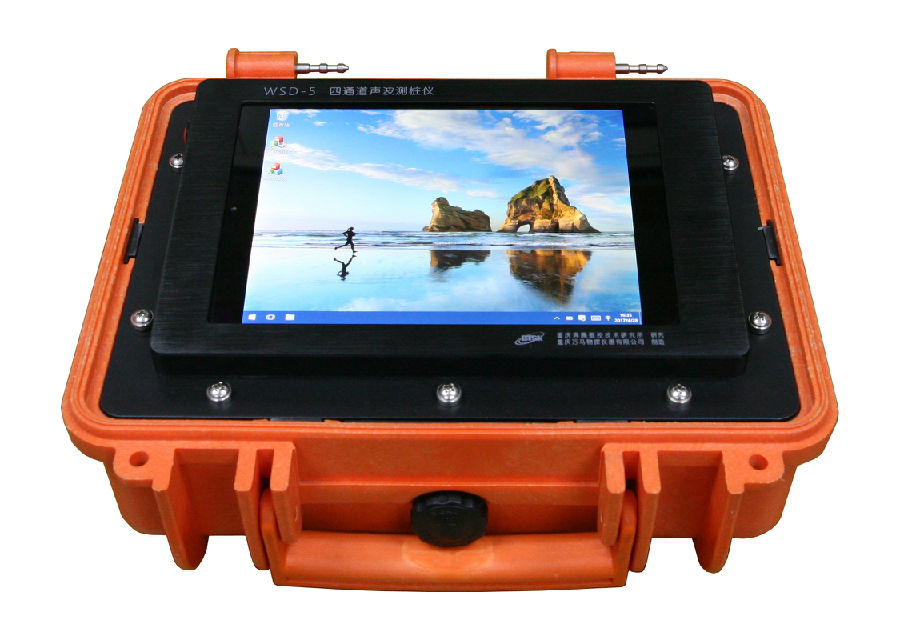

該儀器是我所在多年研制和生產先進聲波儀器的基礎上研制的新一代Windows10系統下工作的數字聲波儀器，是一種便攜式、使用超聲透射法對混凝土基樁完整性進行檢測的專用儀器。該儀器采用多通道收發電路，能夠同時對多個剖面進行檢測，將四只換能器放到聲測管中，一次提升即完成六個剖面的全組合測試，大幅提高檢測效率，大大減輕現場檢測人員的工作強度，儀器還可作為普通單發雙收或單發三收聲波儀使用。
主要應用于混凝土、巖體及巖芯試樣、陶瓷、石墨等非金屬材料與結構的聲波或超聲無損檢測，可進行強度檢測、結構內部缺陷檢測、裂縫檢測、結合面質量與破損層厚度檢測、勻質性檢測、結構厚度檢測、樁基質量檢測、聲波測井以及材料彈性力學參數檢測等。
儀器主要特點
l 平板電腦操控、采集與處理一體化——工作于Windows 10系統下的全中文內置平板電腦實現人機界面及采集控制，采集參數設置、波形顯示與存儲、各種靈活易用的調節功能等快捷直觀，處理軟件亦可直接在平板電腦上運行，接上USB打印機可直接打印處理報告，讓您輕松快速完成從野外到室內的全部工作。
l 支持連續測樁——自動連續采集、存儲最多達6個剖面所有測點深度位置、聲參量、波形等相關信息。自動計數深度，與深度傳感器連接既可以是有線的也可以是無線的。
l 寬頻帶、低噪聲——儀器高達500kHz的通頻帶和優化的低噪聲設計，使得首波起跳更清晰干脆、整個聲波波形更完美。
l 超前采樣——儀器能輕松獲取觸發時刻前的數據樣，方便首波識別，并且超前數據樣點的個數可設定。
l 超強抗干擾能力——信號通道上的多級高低通濾波器可提供3種通頻帶，能對特定頻段干擾進行有效壓制，使儀器在一定程度干擾背景下仍能正常工作。
l 自動化程度高——自動確定合適的延時，自動完成聲時、首波幅度等聲參量的快速自動判讀。
l 超強的外聯設備的兼容性——多功能同步觸發輸入/輸出端口具有完善的保護措施，支持多種電平規格及開集電極輸入/輸出等多種接口能力，允許操作員自主設定，連接外部電火花震源等變得輕而易舉。
l 超大存儲、擴展方便——平板電腦內存高達64G，且通過儀器USB接口插入U盤即可隨時成倍擴展數據存儲器，用于存儲各種測量數據和波形。
l 低功耗設計、靈活的供電選擇——儀器既能用交流電源供電亦能用直流電瓶作供電電源，且儀器內部還自帶大容量免維護可充電電池，充足電后可保證儀器工作8小時以上。
l 先進的全中文Windows分析軟件，功能多、操作方便，能快速生成符合建設部三個規程的測試報告。
技術指標
1. 收發通道
□ 道 數：4 道，獨立可控收發，****一次提升6剖面
□ 深度測量：連續，自動計數
□ 采樣間隔：0.025～3276.7μs
□ 采樣長度：0.5K、1K、2K、4K
□ 觸發方式：單次、連續、信號觸發、外觸發
□ 觸發電平：10%、20%、…、70% FRS
□ 通帶寬度：10Hz ～ 5kHz、10Hz ～ 500kHz、10kHz ～500kHz
□ 聲時測量范圍：0～32767*Δt（Δt 采樣間隔）
□ 聲時測量精度：±0.025μs
□ 聲幅測讀范圍：-20dB～84dB
□ 聲幅測讀精度：1.0%
□ 發射電壓：100V、250V、500V、750V、1200V
□ 發射寬度：1μs～500μs
2. 其它
□ 平板電腦配置：Windows 1064位操作系統、支持多點觸控的2048×1536視網膜屏幕、 存 儲器容量64GB
□ 深度接口：1個（可以用有線或無線兩種連接方式與深度傳感器連接）
□同步觸發輸入接口：1個（多功能）
□同步觸發輸出接口：1個（多功能）
□ USB接口：3個
□ 工作溫度：-10℃～+50℃ 85%RH
□ 電 源：內置鋰電，充足電后可保證儀器工作8小時以上。也可外接12V直
流電瓶或通過交流電源適配器直接使用220V50Hz交流電源。
□ 體 積：305mm×270mm×194mm（進口全密封箱體）
□ 重 量：＜8Kg（含內置鋰離子電池）
