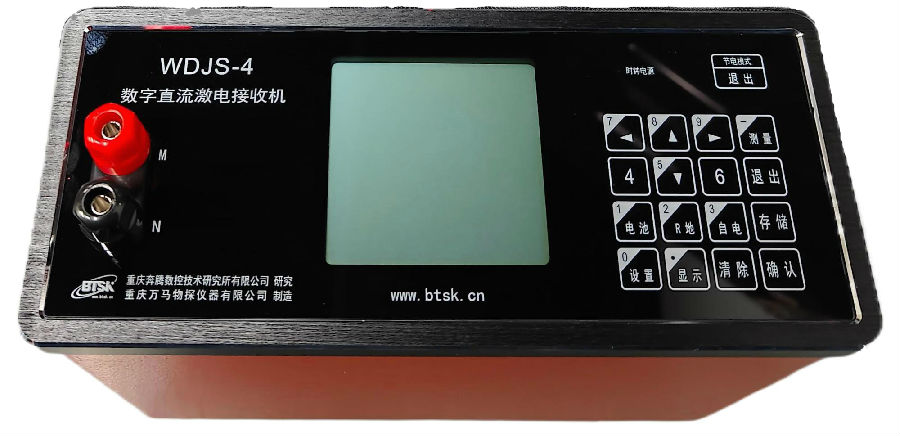

該系列儀器是我所最新研制的新型時間域激發極化測量系統的接收機，采用短導線工作方式，工作時可使用一臺WDFZ-5T或WDFZ
-10T/15T/20T等系列大功率智能發射機供電，多臺接收機同時接收，且接收機設有多個可同時測量的測道，工作效率成倍提高。儀
器能直接測量并存儲自電、一次場電位、4個不同時段視極化率，還能測量并存儲二次場衰減曲線，為后期數據分析處理提供高度靈
活性。廣泛應用于金屬與非金屬礦產資源勘探、尋找地下水及工程地質等方面。
主要特點及功能
多測道、高工效－對于20道配置的接收機，儀器分時工作測道數為20道，支持最多同時接入21個電極，能自動分2次測量（單數道
測量和偶數道測量）給出20個電極對的測量結果，極大提高野外工作效率。 真多道、高性能－目前國內外同類多測道儀器測道間未
真正隔離，當共模電壓較大時易導致測道量程變小甚至測量結果不正確，本儀器各測道間電氣上完全隔離（相當于同時擁有多臺單
測道儀器），在設計上完全避免了上述問題。各測道電極在地面上可任意布置，原則上無道間距和順序限制用于矢量激電測量十分
方便。
多種先進的同步方式－儀器有軟件同步、石英鐘同步和可選配的GPS（北斗）同步（國際國內首創）等多種同步方式。其中，軟件同步
方式為傳統同步方式，使儀器仍能與傳統的時間域激發極化測量系統發射機很好的協調工作，而石英鐘同步方式或GPS（北斗）同步方
式為本所最新首創，必須與WDFZ-5T或WDFZ-10T系列大功率智能發射機聯合工作，測量速度快，特別適合工作在信號微弱或干擾較
強等常規同步方式工作困難的地區。
自動化－自動進行自電補償、增益調節、濾波及信號增強。
快速、精確－靈活多樣的同步方式結合自動識別波形邊沿技術,使得斷電延時精確，極化率測量準確，克服了同類儀器因斷電時間判斷
誤差大而導致視極化率誤差增大問題。
自動走時－儀器內置精密實時時鐘，具有自動走時功能,時間參數隨測量結果存貯，便于后期計算視電阻率�！� 高達1GB(可擴展)的大
容量數據存儲器－可存貯超過10000000組測量值， 掉電亦不丟失。
高分辨率帶背光液晶顯示器、中英文雙語菜單操作界面、實測曲線動態顯示。
低耗電－全部采用大規模CMOS集成電路，配以獨特的待機工作方式，且待機超時能自動關斷儀器電源。
U盤格式存儲數據－支持通過USB接口導出存儲數據，儀器被計算機自動識別成通用U盤存儲器，數據文件的拷貝、剪切等操作和普通U盤
完全相同，使用極其方便。
體積小、重量輕、攜帶方便。
全密封結構－具有防水、防塵、壽命長等優點。
主要技術指標
分時測量通道數：1道
接入電極數：2個
一次電位Vp：-30V～30V ±1%
視極化率：-40%～40% ±1%
自然電位補償范圍：-2.5V～2.5V
輸入阻抗：≥40MΩ
適應供電周期：4S、8S、16S、32S、64S、128S、256S
斷電延時時間：50Ms～1000Ms分二十檔
二次場時窗數：4個（與WDJS-2兼容）或二次場衰減曲線
疊加次數：1～100次任選
50Hz工頻壓制：80dB
同步方式：軟件同步、石英鐘同步和GPS同步（北斗）
顯示：液晶帶背光，觸摸按鍵
存儲器容量：≥1GB（1GB = 1024MB），具體由廠家根據情況決定
通訊接口：USB串行接口
工作溫度：-10℃～50℃,濕度95％RH
儲存溫度：-20℃～60℃
儀器電源：7.2V4Ah 鋰電池
重 量：≤1.8Kg
體 積：210×100×180mm
